Jak dobrać wyłącznik nadprądowy i aparaturę modułową do różnych typów instalacji

W domowej instalacji elektrycznej włącza się kilka urządzeń o dużej mocy jednocześnie. Prąd w obwodzie rośnie powyżej dopuszczalnej normy, a miedziane przewody ukryte w ścianach zaczynają się niebezpiecznie nagrzewać. Źle dobrany wyłącznik nadprądowy nie reaguje w porę na to zjawisko, całkowicie ignorując rosnące przeciążenie termiczne. Zabezpieczenie odcina zasilanie dopiero po wystąpieniu widocznej awarii, na przykład po zadymieniu z puszki łączeniowej lub trwałym przepaleniu izolacji. Taki scenariusz dobitnie udowadnia, że niewłaściwie dopasowane parametry aparatury ujawniają swoje krytyczne braki najczęściej dopiero po wystąpieniu poważnego problemu.

Zasady doboru wyłącznika na tle innej aparatury modułowej

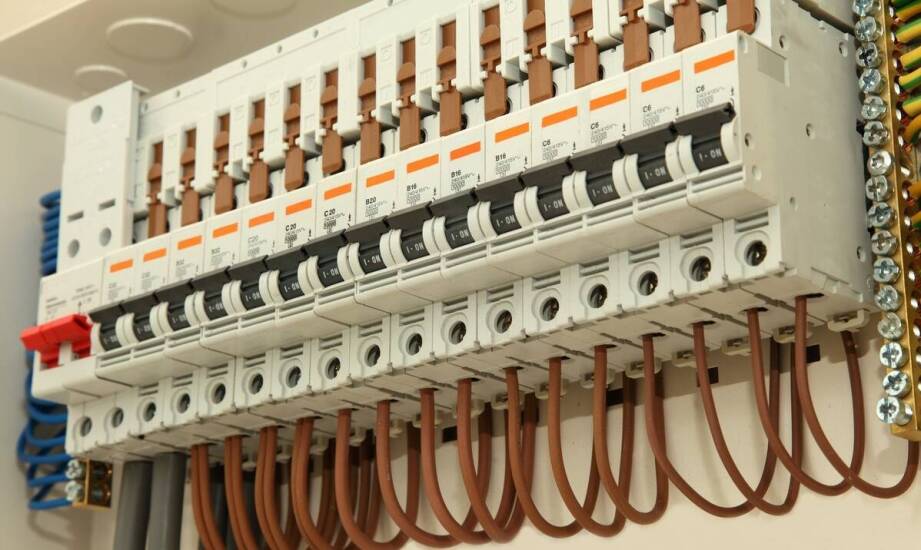

Aparatura modułowa obejmuje szeroką grupę znormalizowanych urządzeń, które są montowane na zunifikowanej szynie DIN wewnątrz domowych lub przemysłowych rozdzielnic elektrycznych. W skład tego obszernego systemu wchodzą między innymi wyłączniki różnicowoprądowe, styczniki, rozłączniki izolacyjne oraz zaawansowane moduły pomiarowe. Podstawowy wyłącznik nadprądowy chroni obwód bezpośrednio przed skutkami długotrwałych przeciążeń i nagłych zwarć. Mechanizm ten na bieżąco monitoruje przepływ energii i reaguje na każde niebezpieczne przekroczenie wartości znamionowej, odcinając zasilanie uszkodzonego fragmentu sieci.

Pozostałe elementy wyposażenia nowoczesnej rozdzielnicy pełnią zazwyczaj zróżnicowane funkcje sterujące, sygnalizacyjne lub ochronne w zupełnie innym zakresie. Wyłącznik różnicowoprądowy skupia się na ochronie przeciwporażeniowej, analizując upływ prądu do ziemi. W codziennej praktyce instalatora dobór wyłącznika nadprądowego wymaga precyzyjnego obliczenia spodziewanego prądu obciążenia oraz dopasowania odpowiedniej krzywej wyzwalania do specyfiki podłączonych sprzętów. Reszta aparatury modułowej dopasowywana jest natomiast pod kątem kompatybilności przestrzennej w szafie oraz zachowania pełnej selektywności działania całego układu zasilania.

Wpływ obciążenia i prądu rozruchowego na parametry zabezpieczeń

Wybór konkretnego modelu zabezpieczenia zależy bezpośrednio od charakteru docelowego obciążenia, szczytowego prądu rozruchowego podłączonych urządzeń oraz fizycznego przekroju miedzianych lub aluminiowych przewodów. W przypadku standardowego oświetlenia domowego i zwykłych gniazd wtykowych stosuje się powszechnie aparaturę o charakterystyce B. Taki wariant wyzwala wbudowany mechanizm przy stosunkowo niewielkim przekroczeniu wartości nominalnej, zazwyczaj od trzech do pięciu razy większym niż prąd znamionowy. Silniki elektryczne, pompy ciepła i rozbudowane maszyny generujące wysoki prąd rozruchowy wymagają zastosowania charakterystyki wyzwalania C lub D. Zapobiega to uciążliwym i całkowicie fałszywym wyłączeniom zasilania podczas samego startu ciężkiego urządzenia, kiedy pobór energii skokowo rośnie.

Zabezpieczenie w rozdzielnicy musi ściśle współpracować z fizycznym okablowaniem obiektu. Przekrój zastosowanego przewodu musi bez najmniejszego problemu wytrzymać długotrwałe obciążenie termiczne generowane przez przepływający prąd. Zgodnie z przyjętymi zasadami sztuki instalatorskiej prąd znamionowy wyłącznika musi być odpowiednio mniejszy lub co najwyżej równy dopuszczalnej obciążalności prądowej wybranego przewodu.

Inżynierowie i elektrycy polegają w tym zakresie na sprawdzonych normach oraz dostawcach komponentów. Odpowiednio wyposażona hurtownia elektryczna Tarnobrzeg zapewnia instalatorom niezbędne zaplecze logistyczne do szybkiego pozyskania nawet wysoce nietypowych modułów. Sieć Hurtownie Elektryczne Kopel obsługuje specjalistów, dostarczając nowoczesne komponenty dopasowane zarówno do budownictwa mieszkaniowego, jak i do bardzo rygorystycznych wymogów zaawansowanych instalacji przemysłowych.

Najczęstsze błędy montażowe i ostateczna weryfikacja układu

Codzienna praktyka instalacyjna wielokrotnie pokazuje, że elementarne błędy w doborze aparatury prowadzą do frustrujących usterek lub niezwykle niebezpiecznych awarii pożarowych. Zbyt niski prąd znamionowy powoduje uciążliwe i fałszywe wyłączenia obwodu nawet przy całkowicie normalnym użytkowaniu sprzętu gospodarstwa domowego. Równie poważnym uchybieniem technicznym jest błędnie dobrana krzywa wyzwalania, która ignoruje naturalny rozruch trójfazowych silników i niepotrzebnie zatrzymuje pracę maszyn na linii produkcyjnej. Brak właściwej koordynacji parametrów aparatu modułowego z fizycznym przekrojem ułożonego w ścianie przewodu bezpośrednio naraża całą instalację na stopniowe przegrzanie i degradację izolacji.

Ostateczna decyzja instalatora zawsze opiera się na kompleksowej i wielokryterialnej analizie danego obwodu elektrycznego. Uwzględnia się w niej szczytowy prąd obciążenia, panujące warunki środowiskowe, sposób ułożenia kabli oraz deklarowaną zdolność wyłączania spodziewanych prądów zwarciowych. Prawidłowo zaprojektowany, starannie przeliczony i poprawnie wykonany system zabezpieczeń gwarantuje stabilną pracę lokalnej sieci. Spójność wszystkich elementów wchodzących w skład rozdzielnicy przedłuża bezpieczną żywotność podłączonych urządzeń końcowych i znacząco minimalizuje ryzyko wystąpienia groźnych incydentów.
